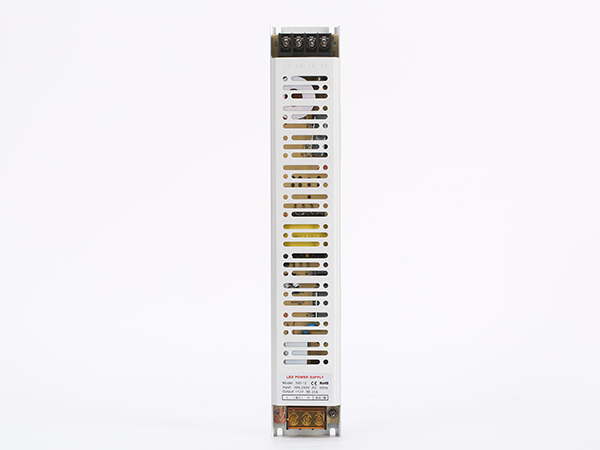

广告灯箱电源DX系列

■ 输出功率： 150W

■ 输入电压： 180-264V

■ 电源尺寸：234*53*21mm

■ 包装：0.23kg;80pcs/19kg/0.5CUFT

■ 适用范围：楼宇灯光亮化，工业自动化设备，安防监控门禁装置，通讯设备，LED照明产品，电子看板及广告牌

■ 质保期限：2年

机型资料：

DX-150 DX-200 DX-300 DX-400 DXJ-300

[上一个:工业级LRS超薄LRS系列] [下一个:工业级内置机壳MS系列]

广告灯箱电源DX系列

详情说明

■ 特性:

●细长型，高度21mm

●自然风冷下无风扇运行

●100%满载老化测试

●-25~+55℃工作温度

●保护种类：短路/过负载/过电压/过温度

●高效率，高寿命和高可靠度

●工作高度可达5000米

●LED电源指示

●2年保固

■ 应用：

● 工业自动化机械

● 工业控制系统

● 机械和电气设备

● 家用电器

● LED灯饰、广告灯箱

■描述：

DXJ-300系列是一款150W单组输出长条超窄型电源供应器，高度仅21mm。采用180~264VAC输入，除效率高达85%外，整系列在-25℃~55℃ 的自然风冷下无风扇运行。DXJ-300具有完整的保护功能和5G抗振功能；符合国际安全法规规定。DXJ-300系列提供各种工业应用的高性能电源解决方案,特殊性电源可以定制。

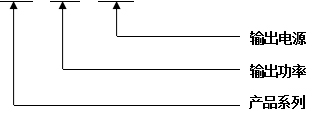

■型号编码：

DXJ - 300 - 12

型号编码

■电气规格：

型号		DXJ-300-12	DXJ-300-24
输出	直流电压	12V	24V
	额定电压	25A	12.5A
	电流范围	0-25A	0-12.5A
	额定功率	300W	300W
	纹波与噪声（最大值）	150mVp-p	150mVp-p
	电压调整范围	10.2-13.8V	22.5-26V
	电压精度	±1.5%	±1.0%
	线性调整率	±0.5%	±0.5%
	负载调整率	±1.0%	±0.5%
	启动、上升时间	1500ms,50ms/230VAC 1500ms,50ms/115VAC(满载时)
	保持时间（TYP）	16ms/230VAC 12ms/115VAC(满载时)
输入	电压范围	180-264VAC
	频率范围	47～63HZ
	效率	85%	85%
	交流电流	3.4A/230VAC
	浪涌电流	冷启动45A/230VAC
	漏电流	＜2Ma/240VAC
保护	过负载	额定输出功率的110-140%
		保护模式:打隔模式，异常条件移除后可自动恢复
	过电压	13.8-15.2V	26.5-29.7V
		保护模式:关断输出电压,重启恢复
环境	工作温度	-25～+55℃(请参考“减额曲线”)
	工作湿度	20～90% RH，无冷凝
	储存温度、湿度	-40～+85℃，10-95% RH
	温度系数	±0.03%/℃(0-50℃)
	耐振动	10-500Hz,5G 10分钟/周期，X.Y.Z各60分钟
安规	安全规范	符合EAC TP TC 004 BSMI CNS14336-1
	耐压	I/P-O/P:1500VAC I/P-FG:1500VAC O/P-FG:500VAC
	绝缘阻抗	I/P-O/P, I/P-FG, O/P-FG:100M ohms/500VDC/-25/70℃ RH
	电磁兼容发射	符合BSMI CNS13438,DAC TP TC 020
	电磁兼容抗扰度	符合EAC TP TC 020
其它	MTBF	347.5k hrs,MIL-HDBK-217F(25℃)
	尺寸	3085321mm (LWH)
	包装	0.28kg;60pcs/17.5kg/0.6CUFT
备注	如未特别说明，所有规格参数均在输入为230VAC.额定负载.25℃环境温度进行测量。纹波和噪声测量方法：使用一条12”双胶线，同时终端要并联0.1uf和47uf电容，在20MHZ带宽下进行测量。精度：包含设定误差，线性调整率和负载调整率。线性调整率测量方法：在额定负载下，从低电压到高电压测试。负载调整率测量方法：从0%到100%额定负载。启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。对于12V-24V机型而当，150%的峰值负载能力是建立在长达1秒基础上。如果峰值负载持续超过1秒钟，DXJ-300系列将进入打嗝模式，一旦调回额定电流就恢复正常
