1.
直流电源工作时会产生热量,所以电源要放在通风良好的环境中,避免放在热值高、湿度大、灰尘多的地方。
2.直流电源的左、右、后要有良好的通风条件,避免与其他产品重叠。电源背面与其他物体之间的距离不应小于300毫米。
3.直流电源工作时,磁场会影响周围环境。为避免影响,请将对磁场敏感的设备安装在不受影响的位置。
4.确认交流输入电压与直流电源的电压一致。
![直流电源安装和连接点的问题介绍 直流电源安装和连接点的问题介绍](//memberpic.114my.com.cn/dglddq/uploadfile/image/20220916/20220916135225_1928635362.jpg)

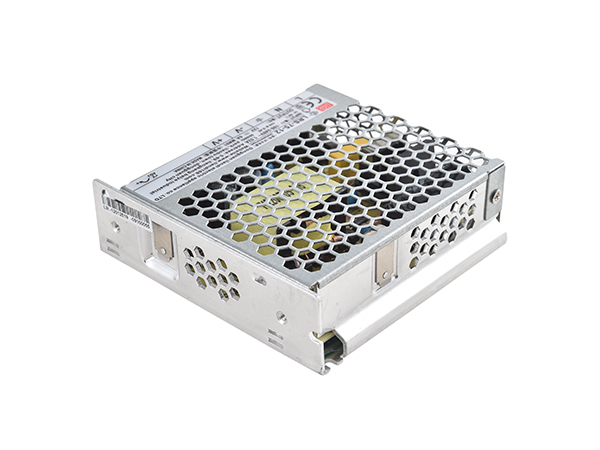

直流电源安装和连接点的问题介绍
5.确认交流输入电源开关处于关闭状态。
6.根据产品的额定功率,选择符合要求的电线将本产品的输入与交流输入正确连接,并仔细检查确保连接正确。
7.为了安全使用,在选择输出接负载的导体时,应考虑其安全电流,防止负载短路引起过热而引起火灾。同时,使用较大线径的导线可以获得更好的负载调节率。因此,在选择线径时,请根据产品的额定功率选择符合要求的电线,以正确连接本产品的输出与负载。导体截面积选择请参考3A-5A/mm2选择铜导体。应该使用最短的DC输出线。过长的输出线会因电压降而降低电源的输出性能。如果电源与负载之间的距离超过3m,则应乘以导体的截面积。
在实际中,电源输出端的接触电阻、导线的截面积、材料和长度都是影响电源输出特性的因素。因此,在输出端测得的电压将高于负载上的电压,因此所选导体的横截面积应能满足不超过0.5V的电位差
8.如果多个负载同时连接到同一个电源,每个负载需要使用一组独立的连接线,连接到电源的输出端。
9.负载电阻值的变化会使实际输出电流超过设定电流值,输出电压下降。此时,电源的工作模式将从恒压模式变为恒流模式。因此,在设置电流值时,应考虑适当的余量,以避免电源工作在频繁的模式切换状态。
